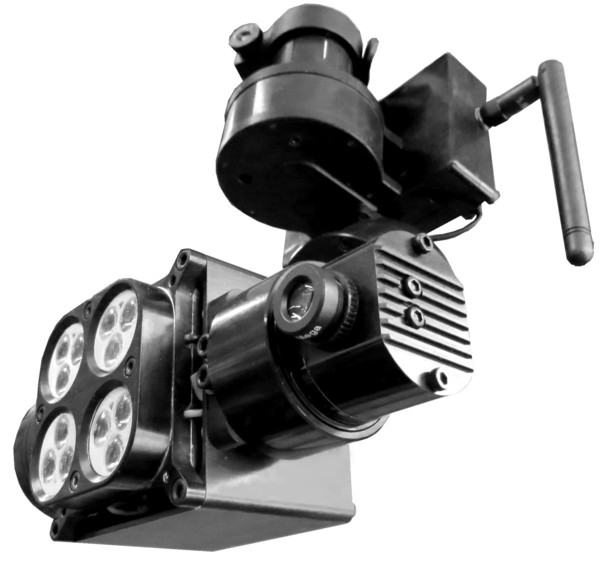

Прожектор стабилизированный LH-130
Система представляет собой программно-аппаратный комплекс, служащий для создания локальной зоны освещенности с подвижных объектов. А также получения изображения зоны освещенности.
Общий принцип работы системы заключается в стабилизации направления луча света в трех измерениях. Система стабилизации может выступать в качестве полезной нагрузки для наземных, воздушных и надводных транспортных средств, как пилотируемых, так и беспилотных.
Подвес состоит из трех моторов, предназначенных для компенсации осевых отклонений, контроллера управления этими моторами, источника света (Прожектора), видеокамеры, системы приема управляющего сигнала и передачи видео сигнала.
Управление Подвесом - наведение луча Прожектора по высоте (вверх-вниз) и по курсу (вправо-влево)
Подвес управляется дистанционно по радиоканалу.
Обеспечивает стабилизацию потока света на скоростях до 90км/ч
Технические характеристики
1. Прожектор
• Мощность: 130 Вт
• Тип источника света: светодиод
• Напряжение питания: 20-25В
• Рабочая температура: 95°С
• Световой поток: 12800 люмен
• Световая температура: 4 000 К
• Световой угол: 12 градусов
• Эффективная дистанция: 160 м
2. Видеокамера
• Фокусное расстояние объектива: 12 мм
• Светосила объектива: F - 1,8
• Разрешение горизонтальное: 1000 TVL
• Формат изображения: 16:9
• Чувствительность: 0.01Lux
• Напряжение питания: 20-25В
3. Подвес
• Количество моторов: 3
• Осей компенсации отклонений: 3
• Управляемых осей: 2
• Рабочие углы осей вращения:
Тангаж: +45° \ - 90°
Крен: +90° \ - 90°
Вращение вокруг вертикальной оси: 360°(бесконечно)
• Угловая стабильность: 0,009°
• Максимальная скорость вращения вокруг вертикальной оси: 90°/сек
• Максимальная скорость наклона прожектора: 45°/сек
• Частота канала управления: 2,4Ghz
• Модуляция сигнала управления: DSSS
• Чувствительность: - 100 дБм
• Дальность: 2000 м
• Разрешение канала: 1024
• Частота передатчика видеосигнала: 5,8Ghz
• Мощность передатчика видеосигнала: 200 мВт
• Дальность передачи: до 500 м
• Масса: 1030 гр.
• Размер: 140 х 115 х 210 мм
• Степень защиты прожектора и подвеса IP 50
• Крепление к носителю: цанговое 30мм
• Способ подключения питания: разъем (MR 30), внутри цанги
4. Пульт управления
Пульт управления представляет собой программно-аппаратный комплекс, включающий в себя:
• Систему приема видеосигнала (видеоприемник)
• Монитор для отображения картинки, принимаемой через видеоприемник, с камеры на Подвесе.
• Радиопередатчик, транслирующий управляющие сигналы на Подвес.
• Аппаратный комплекс формирования управляющего сигнала.
• Кнопки, выключатели и индикаторы, обеспечивающие управление пультом.
Корпус Пульта выполнен из алюминиевого сплава с защитным покрытием.
Использование Пульта возможно следующими способами:
• С шейным ремнем, поставляемым в комплекте, для чего по боковым сторонам Пульта имеются предназначенные для этого петли.
• Установка на штатив, для чего предусмотрено резьбовое крепление 1/4" с нижней стороны Пульта.
• На горизонтальной поверхности, для чего на задней стороне пульта расположен откидной упор, обеспечивающий положение Пульта 45° к поверхности.
